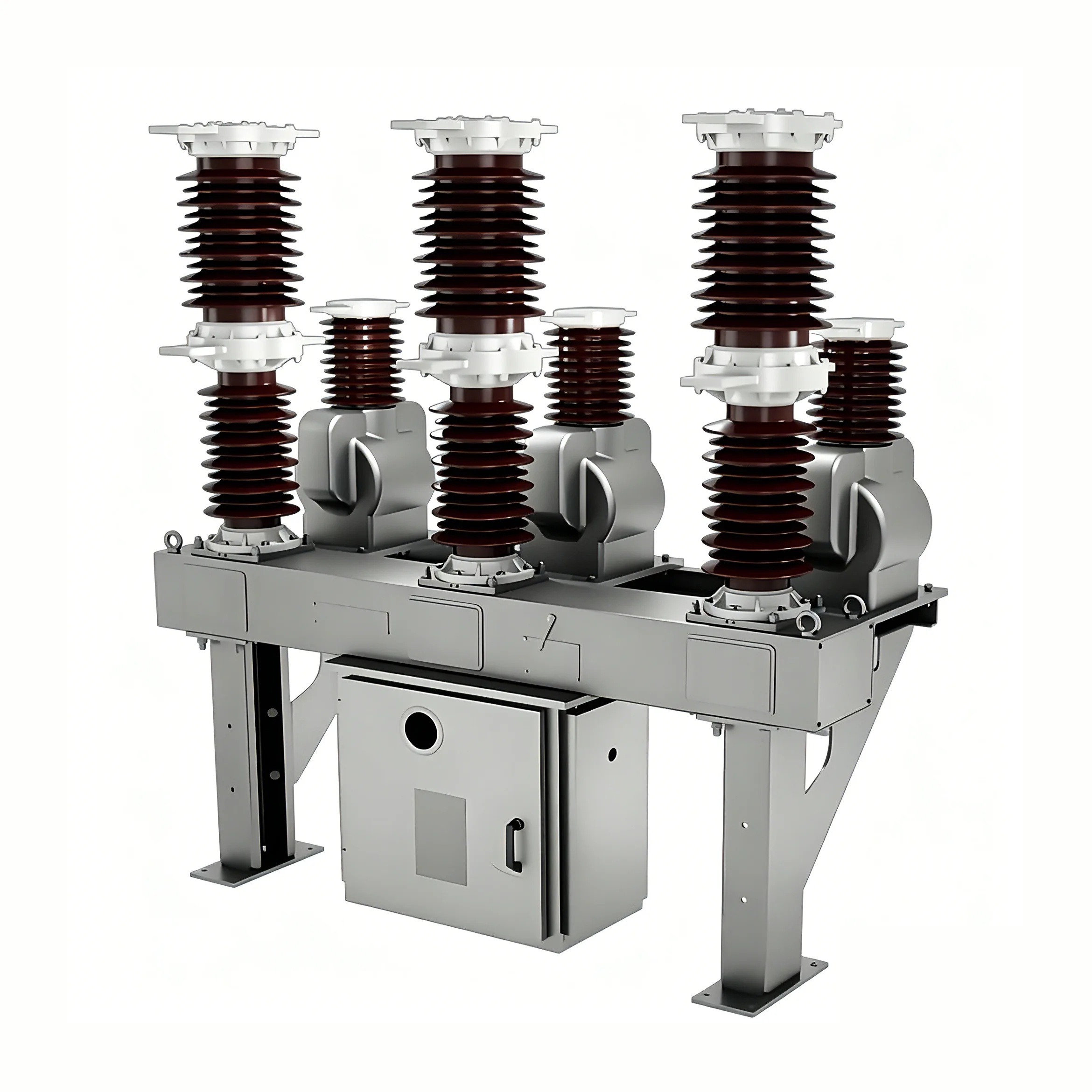

40,5kv Switch Recloser

40,5kv vypínač (dále jen „jistič“) je nová generace venkovního vakuového vypínače vyvinutá společností Youbian zavedením pokročilé zahraniční technologie a její kombinací s charakteristikami čínského energetického průmyslu. Používá se hlavně pro venkovní rozvody 10-35kV v městských a venkovských energetických sítích. V kombinaci s aplikací zatěžovacího proudu, přetěžovacího proudu a zkratového proudu jej lze použít i v jiných podobných situacích.

pracovní prostředí

Teplota prostředí: -40 ℃ až 85 ℃

Denní teplotní rozdíl: 25 ℃

Nadmořská výška: ≤ 2000m

Rychlost větru nepřesahující 35 m/s

Žádné vibrace normální intenzity

Žádné silné korozivní plyny nebo média (jako jsou kyseliny, zásady, kaly atd.)

Stupeň znečištění: IV

Teplota nabíjení: -40 ℃ až 85 ℃

Vlastnosti

40,5kv switch recloser je produkt s vylepšeným designem, který splňuje standardy ANSI/IEC, vybavený magnetickým pohonem, zapínacím/vypínacím zařízením (RCWE typ ACR nemá ruční zavírací zařízení), 3 proudovými senzory, až 3 napěťovými senzory a dalšími funkcemi, jako je ochranná křivka (programovatelná), koordinační logika (programovatelná), programovatelný komunikační protokol, RW52 ovladač používá PC software atd., APP3

Přepínač 40,5 kv je pevný izolovaný zpětný uzávěr potažený silikonovou pryží a nepoužívá těsnění plynu SF6. Tento opětovný uzávěr má vysokou povrchovou vzdálenost a vyšší izolační úroveň, vhodný pro systémy do úrovně 42 kV, BIL200 kV.

Přepínač 40,5 kV je určen pro třífázové AC 50/60 Hz se jmenovitým napětím 40,5 kV a je vhodný pro venkovní vysokonapěťové rozváděče. Používá se hlavně v městských a venkovských energetických sítích, rozvodnách a distribučních systémech průmyslových a těžařských podniků, pro vypínání zatěžovacího proudu, přetěžovacího proudu a zkratového proudu. Díky speciálnímu výkonu vakuových vypínačů jsou vhodné zejména pro aplikace, které vyžadují častý provoz a bezolejovou úpravu.

Tento model jističe využívá třífázovou oddělenou pólovou strukturu, aby bylo zajištěno, že jednofázové poruchy nezpůsobí třífázové zkraty. Vakuová zhášecí komora je umístěna uvnitř izolačních objímek každé fáze, čímž se eliminuje riziko zkratových poruch způsobených kondenzací. Vnější izolace vypínače 40,5 kv je vyrobena z dovezeného venkovního epoxidového materiálu nebo silikonového kaučuku, který má vynikající hydrofobnost a odolnost proti zanášení, takže je vhodný pro venkovní prostředí s vysokými požadavky na odolnost proti povětrnostním vlivům a drsnými provozními podmínkami. Jistič má kompaktní celkovou konstrukci, zabírá malou plochu, je lehký a snadno se instaluje. Vnitřek boxu je naplněn transformátorovým olejem, ale neobsahuje plynný fluorid sírový, splňující požadavky bezolejové transformace a ochrany životního prostředí.

Produktové normy

Tento jistič vyhovuje následujícím normám: GB1984: Vysokonapěťové jističe; GB/T11022: Všeobecné technické požadavky na vysokonapěťová spínací a řídicí zařízení; JB3855:3,6~40,5kV Venkovní střídavý vysokonapěťový vakuový jistič DL/T403:12~40. Technické specifikace pro objednávání 5kV AC vysokonapěťových vakuových jističů IEC56: AC vysokonapěťové jističe
