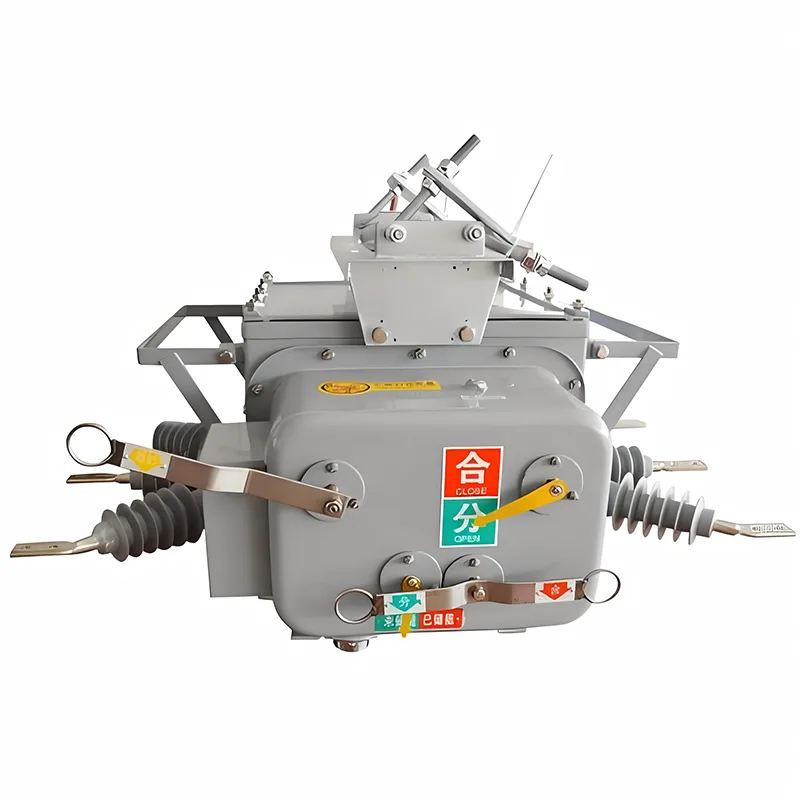

Vakuový jistič 33kv

Vakuový jistič 33 kV je produkt nejvyšší kvality vyráběný společností Youbian a může přijmout přizpůsobení. Jako jeden z předních dodavatelů a výrobců v Číně jsme způsobilí s jistotou říci, že kvalita našich produktů je velmi dobrá a vše odpovídá standardu! Těšíme se na váš příjezd a dotaz!

Specifikace elektrického ovládání

Řídicí napětí: 220V DC, vnitřní vlastní napájení, pomocí kondenzátorů 250V, 22000 μF. Koncový uživatel musí pouze připravit hlavní kontakt relé pro sepnutí a rozepnutí.

Pomocné napětí: 110V/220V DC, 110V/220V AC volitelné, zákazníci mohou specifikovat před zadáním objednávky.

Doba odpojení: ≤ 8 ms (pro každý spínač jsou připojeny záznamy o továrních testech)

Doba uzavření: ≤ 11 ms (pro každý spínač jsou připojeny záznamy o továrních testech)

Doporučená doba řídicího impulsu: 0,1s

Způsob zapojení vakuového spínače

Zajistěte, aby koncový uživatel připojil propojovací skříňku k vakuovému spínači BRZW32 podle následujícího schématu. Spojovací skříňka je samonapájecí ovladač.

Před použitím spínače na vysokonapěťových vedeních se ujistěte, že jsou všechny konektory kabelu správně připojeny.

Stiskněte spínací tlačítka (A, B, C) pro každou fázi a zkontrolujte, zda je připojení dobré. Normální pracovní stav je takový, že elektrické ovládání každé fáze je sladěno s odpovídajícím správným přepínačem fáze. Samonapájená spojovací skříňka (spínačový ovladač)

Význam vysokonapěťových energetických systémů

V moderních energetických sítích je vakuový vypínač 33 kV primárním ochranným mechanismem pro infrastrukturu a personál. Je zásadní pro udržení stability sítě řízením zátěžového proudu a okamžitým odstraňováním zkratových poruch až do 31,5 kA.

Chraňte drahá zařízení, jako jsou transformátory, kondenzátorové baterie a přenosová vedení, před přepětím.

Dokáže zajistit nejkratší prostoje pro průmyslové závody, rozvodny a zařízení pro obnovitelné zdroje energie (větrné/solární).

Ekologický provoz: Na rozdíl od jističů SF6 naše vakuová technologie vakuových jističů 33 kV neprodukuje emise skleníkových plynů a je v souladu s globálními cíli udržitelnosti životního prostředí.

V souladu s mezinárodními normami IEC a ANSI

Ve vysokonapěťové technice nelze ohrozit spolehlivost a bezpečnost. Youbian přísně vyrábí vakuové jističe 233 kV v souladu s hlavními mezinárodními a národními normami, aby byla zajištěna jejich globální kompatibilita a bezpečnost.

Hlavní standardy shody

IEC 62271-100: Vysokonapěťové spínací a řídicí zařízení.

GB 1984: Národní standard pro vysokonapěťové střídavé jističe.

Certifikace ISO: Naše výrobní závody prošly certifikací ISO9001 (systém managementu kvality), ISO14001 (systém environmentálního managementu) a ISO45001 (systém managementu bezpečnosti a ochrany zdraví při práci).

Tyto certifikace zajišťují, že každé zařízení má konzistentní dielektrický výkon, mechanickou odolnost (úroveň M2) a bezpečný provoz při jmenovitých parametrech.
