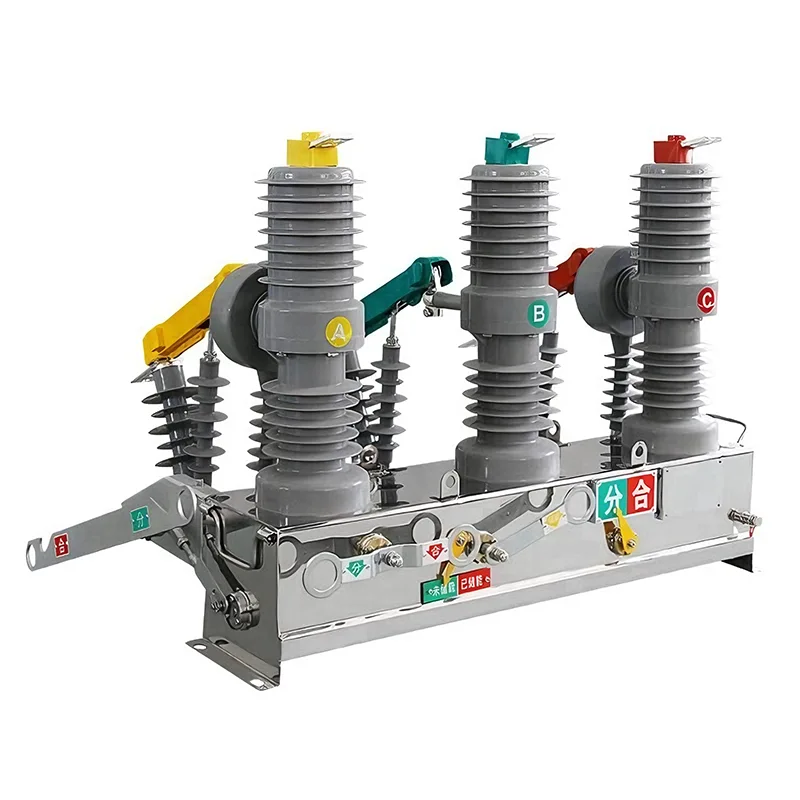

11 KV vakuový jistič

Ve společnosti Youbian se náš návrh soustředí na jmenovitý standard 12 kV vakuového jističe 11 kV, který komplexně pokrývá a optimalizuje požadavky na výkon 11 kV elektrické sítě. Na rozdíl od starých technologií se tyto jističe spoléhají na prostředí s vysokým vakuem k hašení oblouků, čímž stabilizují elektrickou síť a zajišťují bezpečnost personálu.

Pochopte základní vakuovou technologii

"Vakuum" ve vakuovém jističi 11 Kv odkazuje na prostředí uvnitř vakuové zhášecí komory (obvykle označované jako vakuová láhev). Toto je jádro systému. Díky své vynikající dielektrické pevnosti (izolační schopnosti) ve srovnání se vzduchem nebo olejem může vakuum dosáhnout menších kontaktních mezer a odolat vysokému napětí.

Když je náš 11kV vakuový jistič v provozu, dochází k oddělení kontaktů uvnitř trvale utěsněné vakuové komory. Vzhledem k absenci molekul plynu není téměř nic k udržení oblouku, čímž je dosaženo rychlé izolace poruchy.

Úloha vakuové zhášecí komory při zhášení oblouku

Proces zhášení oblouku našeho zařízení je přesný a okamžitý. Zde je náš návrh, který implementuje jeho pracovní princip:

1. Oddělení kontaktů: Když je zjištěna porucha, kontakty se oddělí.

2. Oblouk z kovových výparů: Díky výparům kovu v kontaktním materiálu se krátce vytvoří oblouk.

3. Rychlá difúze: V důsledku vakuového prostředí se kovové páry rozpínají a difundují extrémně vysokou rychlostí.

4. Přerušovač obvodu při průchodu nulou: Když proud poprvé překročí nulu, oblouk zhasne v důsledku rychlejší obnovy dielektrické pevnosti, než je rychlost, při které napětí stoupá a oblouk znovu zapálí.

Rozdíl mezi vakuovými vypínači a tradičními vypínači na olej/plyn

Jsme zastánci přechodu na vakuovou technologii, protože odstraňuje odpovědnost za životní prostředí a údržbu spojenou se staromódními jističi na olej nebo plyn. Následující porovnává, proč jsou jističe šetrné k životnímu prostředí lepší volbou pro moderní infrastrukturu.

Vakuový jistič (VCB) Olejový/vzduchový jistič

Schopnost zhášení oblouku: střední/vysoké vakuum (uzavřený) olej nebo stlačený vzduch

Údržba: Velmi vzácné (doživotní těsnění) vysoké (výměna oleje, čištění kontaktů)

Riziko požáru: Žádné (žádný olej a žádný SF6) Vysoké (hořlavý olej)

Životnost: Dlouhá (20-30 let) Krátká (stárnutí používáním)

Velikost: Kompaktní modulární / objemný

Dopad na životní prostředí: Ochrana životního prostředí/riziko úniku oleje nebo emisí SF6

Přijetím vakuové technologie je náš 11 Kv vakuový jistič nejen bezpečnější, ale také výrazně snižuje provozní náklady po celou dobu životnosti zařízení.

Jmenovité parametry napětí a proudu

Přestože jsou tato zařízení nasazena v 11kV napájecí síti, jmenovité napětí 11kV vakuového jističe je 12kV, aby byla zajištěna nezbytná bezpečnostní rezerva. Jmenovitý trvalý proud určuje zatížitelnost, kterou jistič vydrží při běžném provozu. Nabízíme flexibilní konfigurace pro splnění specifických požadavků na zatížení:

Jmenovitý proud 630A: vhodný pro standardní distribuční napáječe a malé průmyslové zátěže.

1250A až 1600A: Navrženo speciálně pro hlavní přívody a těžké průmyslové stroje.

Přizpůsobení: Vyšší jmenovité hodnoty mohou být poskytovány na základě specifických konfigurací rozváděče.

Zkratová vypínací schopnost a shoda

Bezpečné odpojení poruch je nejkritičtější funkcí každého vakuového vypínače. Náš 11 kv vakuový jistič má zkratovou vypínací schopnost 20 kA až 31,5 kA, což zajišťuje schopnost okamžitě odstranit velké poruchové proudy bez poškození následného zařízení.

Přísně dodržujeme globální výrobní standardy. Každá jednotka je vybavena vakuovým jističem (VCB), který splňuje normu IEC 62271-100 a zajišťuje konzistentní výkon mezi potápěči.
