Charakteristika proudového transformátoru.

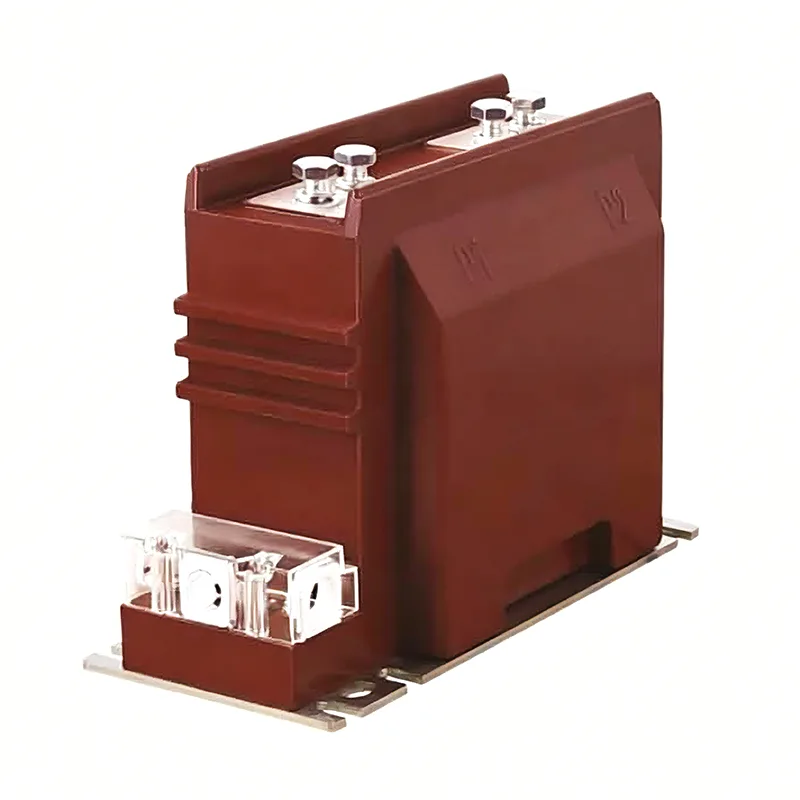

A proudový transformátorje elektrické zařízení, které funguje na principu elektromagnetické indukce. Používá se hlavně k přeměně velkého proudu v energetickém systému na menší proud v poměru, aby se usnadnilo měření, ochrana a řízení.

1. Princip činnosti a konstrukční vlastnosti

Princip elektromagnetické indukce: Proudový transformátor zapojuje primární vinutí (s méně závity) do série v měřeném obvodu a sekundární vinutí (s více závity) je připojeno k měřicímu nebo ochrannému zařízení, aby se dosáhlo proporcionální konverze proudu.

Přibližný stav zkratu: Sekundární strana je obvykle připojena k nízkoimpedančním přístrojům nebo relé a pracuje ve stavu blízkém zkratu, aby byla zajištěna přesnost přenosu proudu.

2. Elektrická izolace a bezpečnost

Vysokonapěťová izolace: Vysokonapěťové systémy jsou izolovány od měřicích přístrojů pomocí transformátorů, aby chránily obsluhu a zařízení před poškozením.

Sekundární strana nesmí být rozpojená: Pokud je sekundární strana rozpojená, způsobí nebezpečí vysokého napětí, které může poškodit zařízení nebo ohrozit bezpečnost osob. Proto je nutné zajistit, aby byl sekundární okruh vždy uzavřen.

3. Funkce měření a ochrany

Transformátor elektrického proudu pro měření: Používá se pro přesné měření v normálním rozsahu proudu. Mezi běžné stupně přesnosti patří 0,2, 0,5 a 1 úroveň atd.

Ochranný proudový transformátor: Poskytuje informace o poruchovém proudu v poruchových podmínkách, jako jsou úrovně 5P a 10P, s vysokým limitním faktorem přesnosti a schopností proti saturaci.

4. Klasifikace a typová diverzita

Podle funkce: rozděleno do dvou kategorií: typ měření a typ ochrany.

Podle izolačního média: včetně suchého typu, litého typu, typu ponořeného v oleji a typu izolovaného plynem.

Podle způsobu instalace: jako průchozí, sloupkový, objímkový a přípojnicový.
