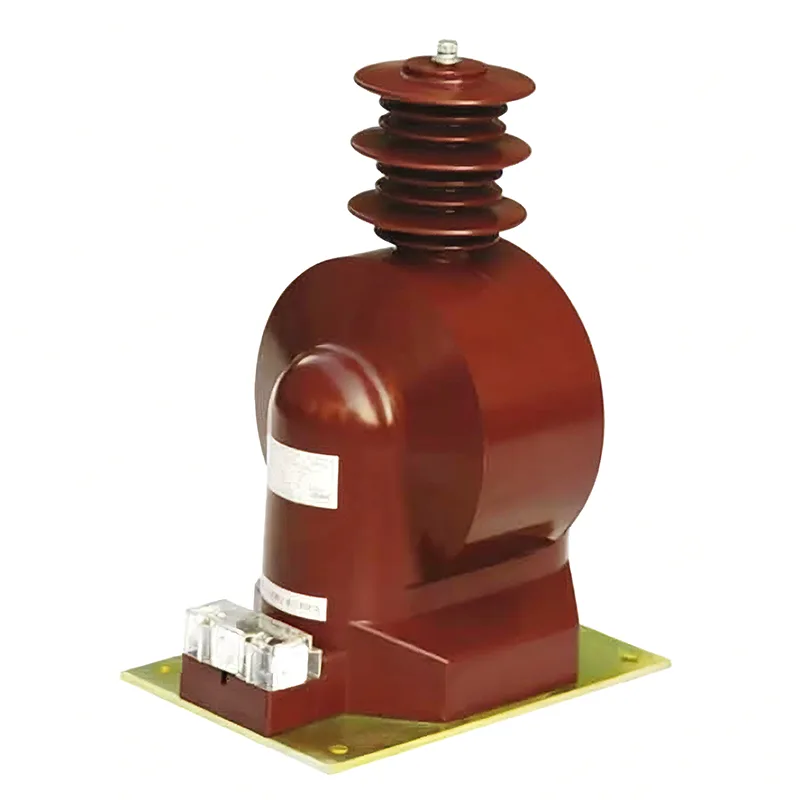

Transformátor napětí 35 kV

Jako výrobce vysoce kvalitních napěťových transformátorů 35 kV se Youbian může rozhodnout zakoupit napěťové transformátory z naší továrny, když máte potíže s výběrem nebo jste nerozhodní. Jsme výrobce s mnohaletými zkušenostmi, kompletním vybavením a týmem, který za vás vyřeší všechny problémy.

Jaké jsou konstrukční vlastnosti napěťových transformátorů?

1) Olejový transformátor napětí

Olejové napěťové transformátory se dělí na jednostupňové a sériové jednostupňové typy. Jednostupňový typ lze použít pro napěťové hladiny 220 kV a nižší, sériový typ lze použít pro všechny napěťové hladiny 66 kV a vyšší. Primární a sekundární vinutí jednostupňového typu jsou navinuty na společném železném jádru s netříděnou izolací a přeměny energie je dosaženo pomocí magnetické vazby. Kaskádový typ se skládá z více primárních vinutí se stejným počtem závitů namontovaných na stejném železném jádru s polovičním počtem vinutí, uspořádaných shora dolů a spojených mezi vysokým napětím a zemí.

2) Transformátor napětí izolovaný plynem SF6

Plynem izolovaný transformátor napětí SF6 se skládá z pouzdra, izolačního pouzdra, železného jádra, primárního a sekundárního vinutí a instalačního příslušenství. Primární vinutí obecně přijímá vrstvené vinutí ve tvaru pagody a je navíjeno odstupňovaným způsobem. Sekundární vinutí je vrstvené vinutí, vinuté těsně k železnému jádru, což je obvykle jednofázové dvousloupové vrstvené železné jádro. Transformátory napětí izolované plynem SF6 lze sladit s GIS nebo použít jako nezávislé transformátory napětí izolované plynem SF6.

Jaké jsou způsoby zapojení transformátorů napětí?

1) Jednofázové vedení se běžně používá v systémech s vysokým zemním proudem k určení, zda ve vedení není žádné napětí nebo synchronizace. Lze připojit kteroukoli fázi, ale dalším kritériem je použití odpovídající fáze napětí sběrnice.

2) Napěťový transformátor zapojený mezi dvě fáze napětí se používá hlavně v malých proudových zemnících systémech k určení, zda je vedení bez napětí nebo synchronní, protože malé zemnící proudové systémy umožňují jednofázové uzemnění. Pokud je použit pouze jeden jednofázový transformátor napětí, pokud je napěťový transformátor přesně v zemnící fázi a naměřené zemní napětí této fáze je nulové, není možné ověřit, zda není vedení pod napětím. Při špatném posouzení může dojít k nesynchronnímu zavírání

Při zapojení proudových transformátorů je třeba dbát na následující

1) Sekundární strana transformátoru napětí 35 kV nesmí být během používání přerušena. Při demontáži přístrojů nebo relé během používání by měla být sekundární strana předem zkratována. Při instalaci by mělo být vedení spolehlivé a není dovoleno instalovat pojistky na sekundární stranu;

2) Sekundární strana musí mít jeden konec uzemněný. Zabraňte poškození izolace na primární a sekundární straně a zabraňte vstupu vysokého napětí na sekundární stranu, což ohrožuje bezpečnost osob a zařízení;

3) Při zapojování dbejte na polaritu. Svorky polarity na primární a sekundární straně proudového transformátoru jsou označeny písmeny.

4) Primární strana je zapojena do série v obvodu a sekundární strana relé nebo měřicí přístroj je zapojena do série.
