Transformátor napětí 33 kV

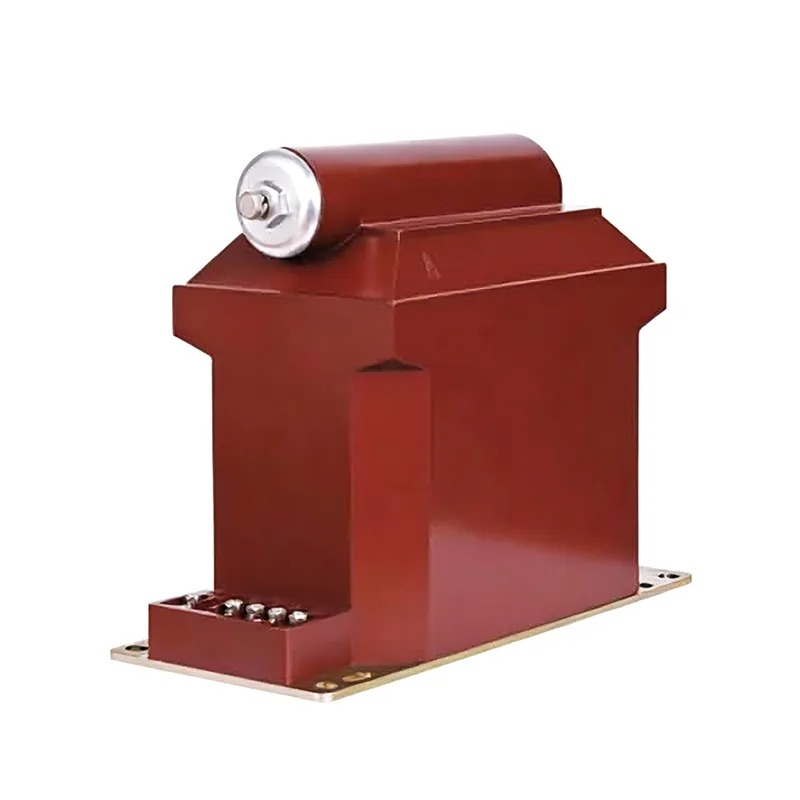

Odolný napěťový transformátor Youbian 33 kV používá speciální techniky vinutí a stínění pro primární a sekundární cívky ke zlepšení rozložení napětí. Každá cívka je pečlivě izolována polyesterovou fólií pro zajištění vysokého dielektrika mezi vrstvami. Namontujte dokončenou konstrukci vinutí a dvojité prstencové železné jádro na nosný rám.

Opatření

1. Transformátor napětí 1,33 kV musí před uvedením do provozu projít zkouškou a kontrolou podle položek uvedených v předpisech. Například měření polarity, spojovací skupina, třepání izolace, sekvence jaderných fází atd.

2. Zapojení napěťového transformátoru by mělo zajistit jeho správnost. Primární vinutí by mělo být zapojeno paralelně s testovaným obvodem a sekundární vinutí by mělo být zapojeno paralelně s napěťovou cívkou připojeného měřicího přístroje, reléové ochrany nebo automatu. Zároveň je třeba věnovat pozornost správnosti polarity.

3. Kapacita zátěže připojené na sekundární stranu transformátoru napětí 33 kV by měla být vhodná a zátěž připojená na sekundární stranu transformátoru napětí by neměla překročit její jmenovitou kapacitu, jinak zvýší chybu transformátoru a ztíží dosažení přesnosti měření.

4. Na sekundární straně transformátoru napětí 4,33 kV nejsou povoleny zkraty. Vzhledem k malé impedanci uvnitř napěťového transformátoru dojde při zkratu sekundárního obvodu k velkému proudu, který poškodí sekundární zařízení a dokonce ohrozí bezpečnost osob. Transformátory napětí mohou být vybaveny pojistkami na sekundární straně, aby se chránily před poškozením způsobeným zkraty na sekundární straně. Pokud je to možné, měly by být na primární straně instalovány také pojistky, které chrání vysokonapěťovou rozvodnou síť před ohrožením bezpečnosti primárního systému v důsledku poruch vysokonapěťového vinutí transformátoru nebo přívodních vodičů.

5. Pro zajištění bezpečnosti osob při kontaktu s měřicími přístroji a relé musí mít sekundární vinutí napěťového transformátoru zemnící bod. Protože po uzemnění, kdy je poškozena izolace mezi primárním a sekundárním vinutím, může zabránit vysokému napětí v ohrožení osobní bezpečnosti v přístrojích a relé.

6. Sekundární strana napěťového transformátoru nesmí být zkratována.

Pro izolaci a ochranu je komponenta automaticky vakuově odlita do hydrofobní cykloalifatické epoxidové pryskyřice (HCEP). Materiál HCEP má vynikající trajektorii oblouku, odolnost vůči ozónu a ultrafialovému záření při zachování fyzické pevnosti. Hydrofobní vlastnosti povrchu HCEP zajišťují jeho vysoce spolehlivý výkon ve vlhkém, vlhkém nebo znečištěném prostředí.

Lze použít pro rozvody 35KV, uhelné doly, elektrárny, železnice a továrny.

Napěťový transformátor 33 kV přísně vyhovuje IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

aplikace

Železnice;Uhelné doly;Elektroměr;Elektrárna;Elektroměr;Elektrárna;Rozváděče vysokého napětí;Naftové a plynárenské společnosti;Rozvodné skříně;Systém rozvodu energie;Skříň s izolací vzduchu;Rozvaděče kruhové sítě;Měřicí přístroje;Analyzátor kvality vysokonapěťové energie;Průmyslové a důlní podniky;

funkce

Hmotnost: 50 kg;

Životnost: 30 let;

Materiál: Epoxidová pryskyřice (HCEP);

Jmenovité napětí do 36 kV;

Úroveň přesnosti: 0,2 0,5 6P 3P;

33KV 35KV 36KV vnitřní aplikace;

Konstrukce jednopólového transformátoru napětí;

Omezený tepelný výkon (VA): 300VA/600VA;

Rozumná struktura, robustní konstrukce;

Jmenovitý poměr napětí: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Jmenovitá základní izolační úroveň (BIL) do 200 kV;

Vynikající odolnost proti zkratu a teplu;
