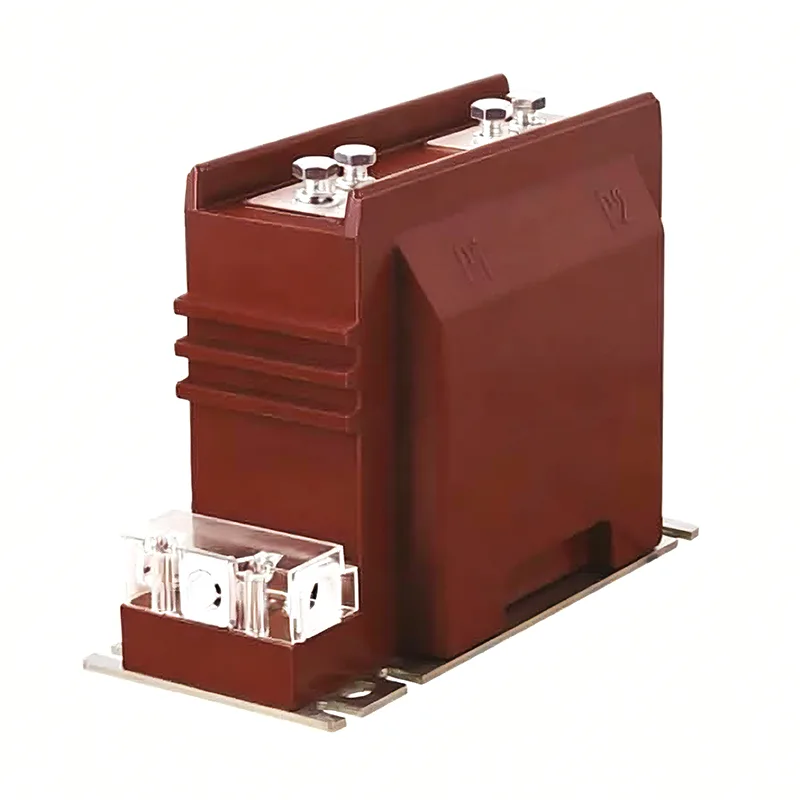

Transformátor proudu 11 kv

Vysoce kvalitní proudový transformátor Youbian 11 Kv hraje roli při konverzi proudu a elektrické izolaci. Proud ve vedení pro výrobu, transformaci, přenos, distribuci a spotřebu energie se velmi liší, v rozsahu od několika ampér do desítek tisíc ampér. Pro pohodlí měření, ochrany a řízení je nutné převést na relativně jednotný proud. Kromě toho je napětí na vedení obecně vysoké a přímé měření je velmi nebezpečné. Dahu Electric vás srdečně zve do naší továrny k nákupu nejnovějších, nejprodávanějších, cenově dostupných a vysoce kvalitních transformátorů proudu 11 kV. Těšíme se na spolupráci.

Model proudového transformátoru 11 Kv

První písmeno: L - proudový transformátor

Druhé písmeno: A - styl skrz zeď; Typ Z-sloupku; typ M-přípojnice; D - Jednootáčkový typ; V - obrácená struktura; J - Nulová sekvence

Pro účely detekce uzemnění; W - Proti znečištění; R - Holý typ vinutí

Třetí písmeno: Z - typ odlitku z epoxidové pryskyřice; C - Keramická izolace; Q - plynem izolované médium; W - Speciální pro ochranu mikropočítačů

Čtvrté písmeno: B - s úrovní ochrany; C - Diferenciální ochrana; D-D úroveň; Q - Rozšířený typ; J - Vylepšené ZG

Pátá číslice: Sériové číslo produktu na úrovni napětí

Základ výběru

jmenovité napětí

Jmenovité napětí proudového transformátoru by mělo být větší než jmenovité napětí vedení bodu instalace.

transformační poměr

Každý by měl vypočítat aktuální IC na základě zatížení a zvolit poměr proudového transformátoru. Existují různé specifikace pro poměr jmenovitého proudu primární strany proudových transformátorů (například 20, 30, 40, 50, 75, 100, 150, 2 × a/C) a jmenovitý proud sekundární strany je obvykle 1A nebo 5A. Mezi nimi 2 × a/C znamená, že pro stejný produkt existují dva proudové poměry, kterých lze dosáhnout změnou způsobu zapojení připojovacích kusů produktu. Při sériovém zapojení je proudový poměr a/c a při paralelním zapojení je proudový poměr 2 × a/C. Obecně by výběr převodního poměru proudu pro měření proudových transformátorů měl zajistit, aby jejich jmenovitý proud I1n nebyl menší než zatěžovací proud ve vedení (tj. vypočítaný IC). Pokud je výpočtový proud zátěže ve vedení 350A, převodní poměr proudového transformátoru by měl být zvolen jako 400/5. Aby byly zajištěny požadavky na přesnost 11 Kv proudového transformátoru používaného pro ochranu, lze transformační poměr zvolit větší.

Princip výběru úrovně přesnosti: Úroveň přesnosti proudového transformátoru používaného pro účtování a měření nesmí být nižší než 0,5 úrovně; Ampérmetr používaný ke sledování velikosti zatěžovacího proudu v každém příchozím a odchozím obvodu by měl používat proudové transformátory úrovně 1,0-3,0. Aby se zajistilo, že chyba přesnosti nepřekročí stanovenou hodnotu, je obecně ověřováno sekundární zatížení (voltampér) transformátoru proudu a sekundární zatížení S2 transformátoru není větší než jmenovité zatížení S2n, aby mohla být zaručena zvolená přesnost. Vzorec pro ověření přesnosti: S2 ≤ S2n.
