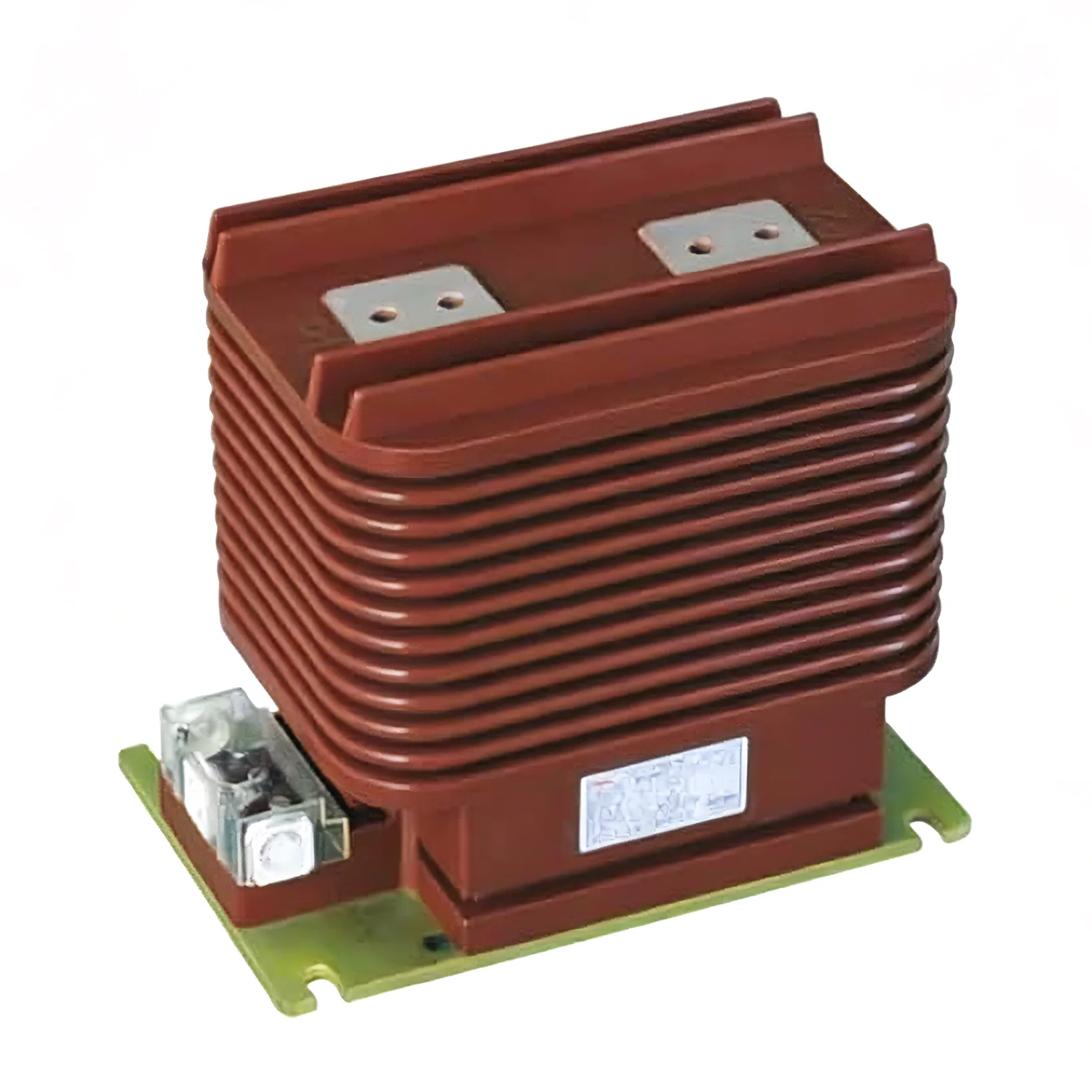

Proudový transformátor 24 kV

Proudový transformátor 24 kV vyrobený společností Youbian je důležitou součástí vnitřních rozváděčů. Pokud používáte vnitřní rozvaděče, náš produkt je pro vás rozhodně vhodný a hraje klíčovou roli v moderních elektrických systémech. Nejenže měří proud, ale potřebuje také provádět důležité úkoly, jako je monitorování energie a zajištění hladkého provozu ochranných relé v jednofázových a třífázových střídavých systémech.

Vlastnosti

Kromě dielektrických vlastností má epoxidová pryskyřice také vynikající mechanickou pevnost. Tento materiál má vysokou pevnost v tahu, což znamená, že proudový transformátor 24 kV odolá značnému mechanickému namáhání bez deformace nebo zlomení. To poskytuje stabilní pomoc při ochraně vnitřních součástí proudového transformátoru před vnějšími silami a vibracemi.

Odlitky z epoxidové pryskyřice se vyrábějí litím epoxidové pryskyřice do forem, což poskytuje velmi bezpečnou izolaci pro proudové transformátory. Proces odlévání také zajišťuje stejnoměrnou a bezešvou izolační vrstvu, která účinně zabraňuje elektrickému průrazu a úniku. Izolace navíc blokuje faktory prostředí, jako je vlhkost, prach a chemikálie, čímž dále zvyšuje ochranu vnitřních součástí. Tento způsob výroby zajišťuje kvalitu a spolehlivost odlitků, čímž se řadí mezi běžně používané izolační materiály v energetice.

Měděné dráty se běžně používají ve vinutích proudových transformátorů 33kV. Tyto materiály mají vysokou vodivost a mechanickou odolnost a dokážou efektivně přenášet proudové signály a přitom odolávat provoznímu namáhání.

Kromě své funkčnosti jsou proudové transformátory Youbian 33kV známé také svým závazkem ke kvalitě a inovacím. Integruje pokročilé funkce, prochází přísným testováním a splňuje průmyslové standardy.

Podrobnosti

Provedení proudových transformátorů se používá k měření a ochraně vysokonapěťových rozvodných zařízení instalovaných uvnitř

Hodnota sekundárního proudu je 5A nebo 1A, které lze kombinovat. Úroveň přesnosti měřicího obvodu je 0,2S, 0,2, 0,5S, 0,5, 1, 3 a přesnost ochranného obvodu je 5P, 10P a PS. Transformátor splňuje požadovanou úroveň přesnosti v rozsahu 25 % až 100 % jmenovitého zatížení.

Omezte pracovní proud na 120 % IN. Dle dohody mezi výrobcem a zákazníkem lze poskytnout i jiné hodnoty, např. 200% IN.

CT je konstruován jako transformátor s jedním nebo více primárními vinutími. Nejnovější konstrukce těchto proudových transformátorů 24 kV umožňuje spínání nejen na sekundární, ale i na primární straně. Hlavní vypínač lze snadno nainstalovat připojením dvou propojek k obvodu pomocí dvou šroubů M12.

Konstrukce proudového transformátoru 24 kV slouží k měření a ochraně vysokonapěťových rozvodů instalovaných uvnitř.

Hodnota sekundárního proudu je 5A nebo 1A, které lze kombinovat. Úroveň přesnosti měřicího obvodu je 0,2S, 0,2, 0,5S, 0,5, 1, 3 a přesnost ochranného obvodu je 5P, 10P a PS. Transformátor splňuje požadovanou úroveň přesnosti v rozsahu 25 % až 100 % jmenovitého zatížení.
