Transformátor proudu 10 kV

Proč je odolný transformátor proudu 10 kV Youbian „okem“ distribuční soustavy? Protože v distribuční soustavě 10kV jsou proudové transformátory základním zařízením pro zajištění bezpečnosti a přesného měření elektrické sítě. Jsou jako "oči" energetického systému, převádějící vysoké napětí a velký proud na nízké napětí a malý proud v poměru a poskytují stabilní signály pro měření, ochranu a monitorování.

Trápí vás obtížný výběr, nestabilní kvalita a zpožděné dodávky? Potřebujete proudový transformátor, který je kompatibilní s 10kV rozvaděčem a kruhovou hlavní jednotkou a splňuje požadavky na měření i ochranu? Podívejte se na proudový transformátor Youbian 10 kV, určitě splní vaše očekávání.

Představení jádra produktu

2.1 Definice produktu a základní role

10 kV proudový transformátor (CT) je vysokonapěťové zařízení pro konverzi proudu vhodné pro napěťovou hladinu 10 kV, patřící k typu elektromagnetického transformátoru. Jeho hlavní funkcí je převádět vysoké proudy na vysokonapěťové straně (jako je 100A, 200A, 600A atd.) na standardní sekundární proudy 5A nebo 1A s pevným transformačním poměrem, čímž je dosaženo elektrické izolace mezi vysokonapěťovými systémy a nízkonapěťovými měřicími a ochrannými obvody a zároveň poskytuje přesné proudové signály pro měření energie, ochranu relé a monitorování výkonu.

2.2 Struktura produktu a technické vlastnosti

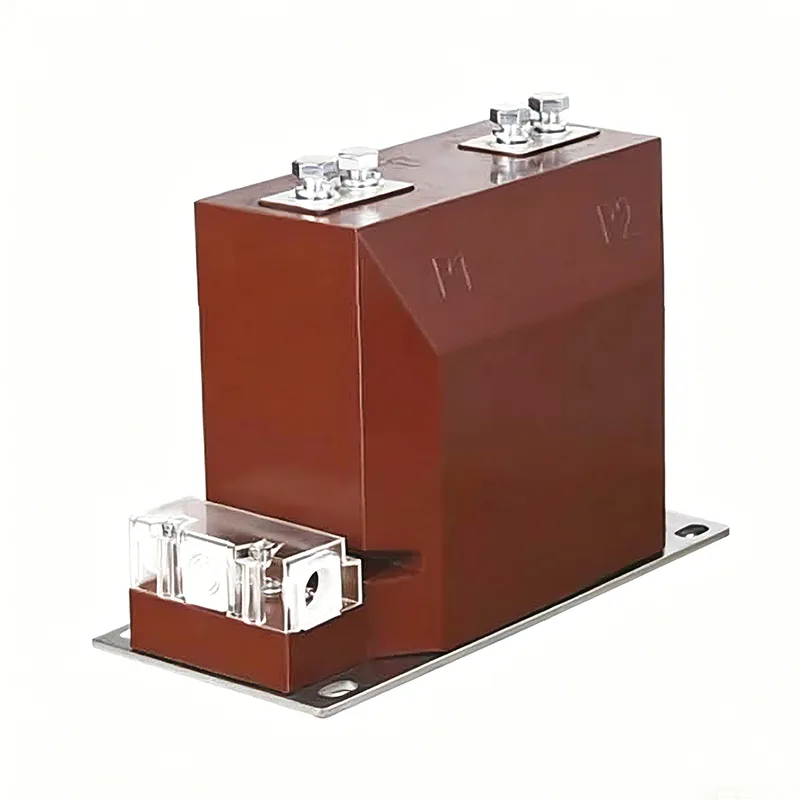

Tento 10 kV proudový transformátor využívá plně uzavřenou izolační strukturu z epoxidové pryskyřice s hnědým pláštěm z epoxidové pryskyřice jako hlavním tělem. Svorky P1/P2 primárního vinutí jsou vyvedeny měděnými lištami a sekundární vinutí je vyvedeno přes průhlednou propojovací krabici. Spodní část je opatřena montážní deskou z nerezové oceli, která je kompatibilní s velikostí zástavby standardního rozvaděče.

Plně litá struktura je bez oleje, nemá žádné vzduchové mezery, je odolná proti vlhkosti, proti znečištění a výbuchu a může pracovat stabilně v drsném prostředí v rozsahu od -40 ℃ do +40 ℃ bez potřeby každodenní údržby;

Youbian podporuje více úrovní přesnosti, jako je 0,2S a 0,5 pro měření, 5P10 a 10P10 pro ochranu, čímž splňuje potřeby měření a ochrany v různých scénářích;

Může přizpůsobit různé poměry, jako je 5/5 ~ 3000/5A, vhodné pro různé aktuální specifikace 10kV distribučních systémů;

Železné jádro je vyrobeno z vysoce kvalitních plechů z křemíkové oceli a uspořádání vinutí je rozumné, účinně snižuje vliv zbytkového magnetismu a zajišťuje přesnost měření při nárazu vysokého proudu;

Integrovaný konstrukční design, kompaktní velikost, přímo nainstalovaný v rozváděči 10 kV, kruhové hlavní jednotce a rozvodně skříňového typu, šetří místo ve skříni.

Hlavní výhody produktu

Od výběru materiálů železného jádra, vinutí až po odlévání epoxidové pryskyřice, každý proces 10kV ochranných transformátorů proudu přísně dodržuje národní normu GB 1208-2006 "Transformátory proudu". Před opuštěním továrny se provede 100% chyba transformačního poměru, chyba úhlu, izolační odporové napětí, nárůst teploty a další komplexní testy, aby se zabránilo tomu, že nekvalifikované produkty opustí továrnu;

Pro speciální pracovní podmínky, jako je vysoká nadmořská výška, vysoká vlhkost a vysoký proud, lze speciální úrovně izolace, transformační poměry a instalační rozměry přizpůsobit tak, aby vyhovovaly individuálním potřebám zákazníků;

10 kV proudový transformátor je vyroben z vysoce kvalitní epoxidové pryskyřice a dovážených plechů z křemíkové oceli, které jsou odolné proti stárnutí a koroně, s životností více než 30 let a mohou těžit z jednorázové instalace po celý život;

Sekundární vinutí je navrženo s ochranou naprázdno, aby se zabránilo vysokému napětí v ohrožení zařízení a bezpečnosti personálu, v souladu s bezpečnostními předpisy energetického systému.

Aplikace

Měření energií rozvoden 10kV, rozvoden a rozvoden skříňového typu poskytuje přesné údaje pro vyúčtování elektřiny;

Nadproudová ochrana, ochrana proti rychlému přerušení a diferenciální ochrana 10kV rozváděče a kruhové hlavní jednotky zajišťují rychlé vypnutí v případě poruchy elektrické sítě;

Monitorování stavu provozu elektrické sítě v reálném čase prostřednictvím systému automatizace distribuční sítě a monitorování proudu inteligentní sítě;

10kV rozvodný systém v továrnách, dolech a datových centrech zajišťuje bezpečnost průmyslové výroby elektřiny;

10kV síťový systém projektů fotovoltaických elektráren a větrných elektráren je vhodný pro speciální pracovní podmínky nové výroby energie.
