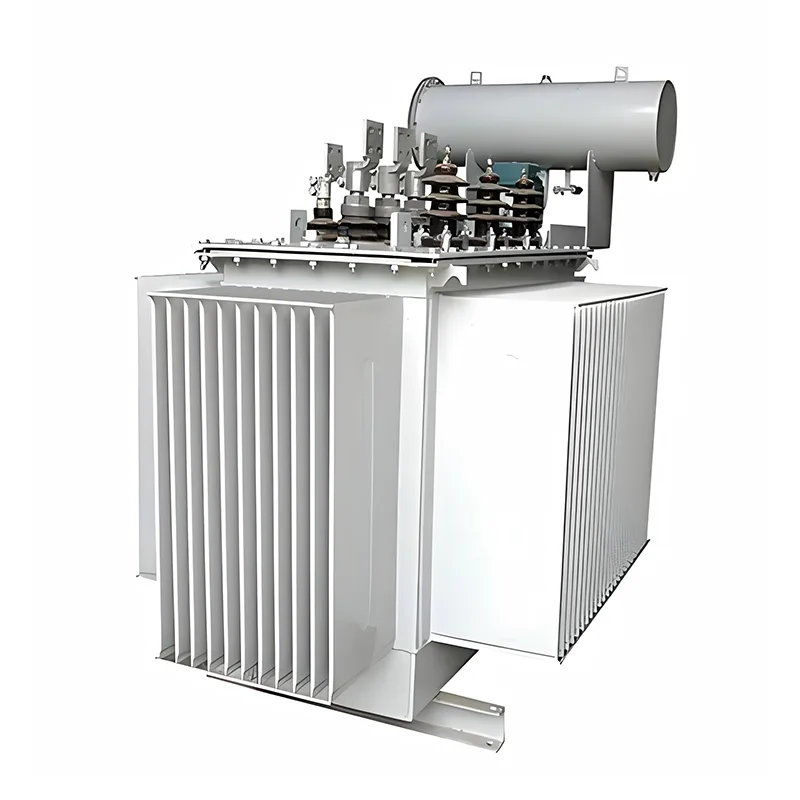

33kv 12 12,5 Mva 3fázový výkonový transformátor

Youbian je předním dodavatelem 33kV 12 12,5 Mva 3fázových výkonových transformátorů v Číně. Máme továrny umístěné mezi upstreamovými a navazujícími dodavateli s absolutní cenovou výhodou. Máte-li zájem o naše produkty, můžete nás kontaktovat pro dotazy a můžeme zajistit, aby je specialisté přizpůsobili!

Průvodce údržbou

1. Při provádění údržby 33kV 12 12,5 Mva 3fázového výkonového transformátoru upřednostňujeme bezpečnost veškerého personálu na místě. Přísně dodržujte příslušné provozní postupy a bezpečnostní opatření, abyste předešli nehodám.

2. Údržbu transformátorů by měli provádět odborníci s příslušnými znalostmi a zkušenostmi. Umí přesně posoudit provozní stav a problematiku transformátorů a přijmout odpovídající opatření.

3. Údržba by měla být prováděna podle předem stanoveného plánu, aby byla zajištěna pravidelná údržba. Dodržování plánu údržby pomáhá předcházet poruchám způsobeným nedbalostí při údržbě.

4. Postup údržby a výsledky 33kV 12 12,5 Mva 3fázového výkonového transformátoru by měly být podrobně zaznamenány. To zahrnuje data údržby, provedené činnosti, výsledky testů atd. pro budoucí analýzu a reference.

5. Během údržby by měla být provedena příprava na řešení nouzových situací. To zahrnuje mít potřebné nástroje pro údržbu a náhradní díly, stejně jako kontaktní informace na servisní služby.

Strukturální charakteristiky

(1) Železné jádro

Železné jádro je vyrobeno z orientovaných křemíkových ocelových plechů válcovaných za studena. Laminace jsou řezány pomocí řezacích linek GEORG s pevnou délkou,

Tato řezací linka má funkce stupňovitého stohovacího řezání a automatického stohování.

Víceúrovňová laminovaná struktura může snížit ztráty a hluk.

Ocelové desky ve sloupku železného jádra a třmenu jsou sevřeny lepidlem ze skleněné epoxidové pryskyřice.

(2) Navíjení

Vodič 33kV 12 12,5 Mva 3fázového výkonového transformátoru je vyroben z vysoce kvalitního smaltovaného měděného drátu nebo měděného drátu obaleného papírem a formy vinutí zahrnují:

Buben, spirála, vylepšená spirála, kontinuální a odstupňovaná, aby byla zajištěna pevnost izolace. Standardní specifikace pásky je ± 2 * 2,5 % pro vysokonapěťová vinutí.

(3) Palivová nádrž

Palivová nádrž, kryt palivové nádrže a nádrž na skladování oleje jsou vyrobeny z vlnitých ocelových plechů. Používají se malé transformátory

Hluboká olejová nádrž a kryt olejové nádrže, zatímco velké transformátory používají olejové nádrže ve tvaru zvonu. Vlnitá struktura je účinný způsob chlazení oleje.

(4) Izolační olej

Naplňte palivovou nádrž vysoce kvalitním minerálním olejem, který splňuje normu IEC296, bez PCB nebo PCT.

Izolační olej se používá k chlazení transformátorů a poskytuje izolaci mezi některými vnitřními živými částmi.

(5) Přepínač odboček

Přepínače odboček slouží k regulaci výstupního napětí transformátorů na požadovanou úroveň. Toho dosáhneme změnou závitů vysokonapěťového vinutí, aby se změnil poměr transformátoru v systému. Přepínač odboček může být přepínač odboček pod zatížením (OLTC) nebo přepínač odboček bez zatížení (OCTC).

(6) Montáž

Aktivní část transformátoru je sestavena z železného jádra a vinutí. Aktivní část využívá metodu vícevinutí a izobarické suché montáže, která účinně zlepšuje elektrickou pevnost a odolnost proti zkratu.

Testovací zařízení

High-tech zařízení by mělo být používáno a přísně testováno podle norem IEC, což zajišťuje kvalitu a spolehlivost každého z našich 33kV 12 12,5 Mva 3 fázových výkonových transformátorů.
