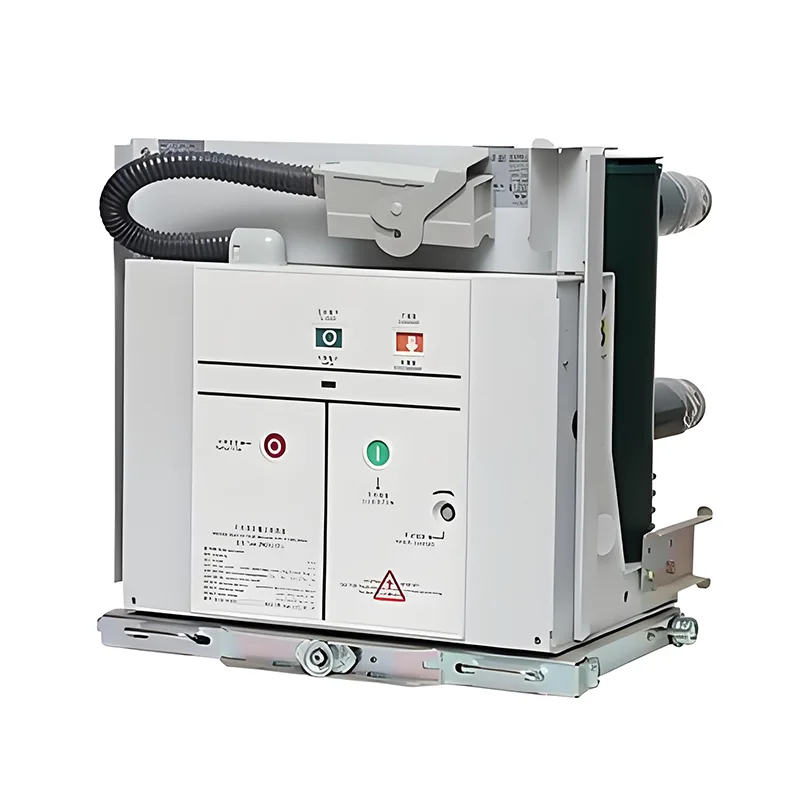

24kv vnitřní VCB

Vysoce kvalitní 24kV vnitřní VCB společnosti Youbian je vhodný pro třífázové systémy střídavého napájení se jmenovitým napětím 7,2kV~24kV a frekvencí 50/60Hz. Obecně jej používáme v mnoha oblastech, jako jsou elektrárny, rozvodny, petrochemie, hutnictví, výroba, letiště, obytné oblasti atd., pro ovládání a ochranu elektrických zařízení. Obzvláště vhodné pro situace, kdy je při jmenovitém proudu nízká pracovní frekvence nebo jsou vyžadovány vícenásobné zkratové proudy,

Prostředí použití

a) Teplota vzduchu: maximální teplota:+40 ℃; Minimální teplota: -25 ℃

b) Vlhkost: Průměrná měsíční vlhkost 95 %; Průměrná denní vlhkost 90%

c) Nadmořská výška: Maximální nadmořská výška instalace: 2500 metrů

d) V okolním ovzduší nejsou žádné zjevné korozivní nebo hořlavé plyny, pára nebo jiné znečištění

e) Žádné časté a silné vibrace

Poznámka: Zkratový vypínací proud a jmenovitý proud lze upravit podle potřeb zákazníka.

Klíčové vlastnosti

Hlavní součásti tohoto VCB jsou utěsněny těsnicími póly mezinárodní značky, vakuovými zhášecími komorami a hlavními součástmi vodivých obvodů, které mají silnější odolnost proti nárazu, ochranu proti prachu a proti kondenzaci.

Vnitřní VCB 24 kV má silnou adaptabilitu na životní prostředí a může výrazně snížit náklady na provoz a údržbu.

Integrovaná konstrukce ovládacího mechanismu a těla jističe byla ověřena typovým testováním.

Vnitřní VCB 24 kV má elektrickou životnost na úrovni E2 a mechanickou životnost na úrovni M12, což zajišťuje dlouhotrvající a spolehlivý výkon.

Environmentální požadavky

Teplota prostředí: maximální teplota+40 ℃, minimální teplota -15 ℃.

Vlhkost prostředí: Denní průměrná relativní vlhkost ≤ 95 %, měsíční průměrná relativní vlhkost ≤ 90 %, denní průměrný tlak par ≤ 22 × 10 ⁻ 3 MPa, měsíční průměrný tlak par ≤ 1,8 × 10 ⁻ 3 MPa.

Nadmořská výška: nepřesahující 1000 metrů.

Seismická intenzita nesmí překročit stupeň 8.

Okolní vzduch by neměl být výrazně znečišťován prachem, kouřem, korozivními a/nebo hořlavými plyny, výpary nebo solnou mlhou.

Upozornění: Pokud provozní prostředí překračuje výše uvedené podmínky, konzultujte prosím s výrobcem vhodná opatření.
